高容量開閉技術
環境保全に貢献するDCパワーリレー
CO2削減やエネルギー効率向上など環境対策が求められる現在、直流電流のパワー開閉用途の需要が高まっています。
当社のDCパワーリレーでは、気密封止技術とアークのガス冷却・磁気制御技術を応用することにより、高容量・高信頼性での直流電流開閉を実現しています。

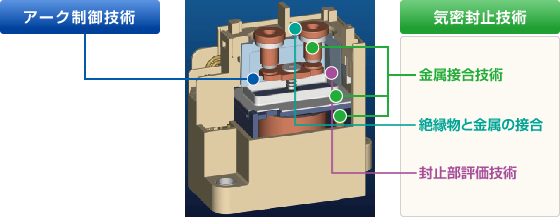

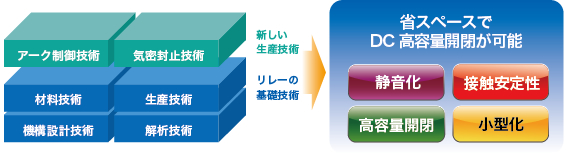

高容量直流負荷を開閉する基盤技術
気密封止技術と有極磁石によるアーク制御技術を応用することで、高容量・高信頼性での直流電流開閉を可能にし、お客さまのニーズにマッチした商品を提供しています。
アーク制御技術
有極磁石によるアークの磁気制御を用いることで、ガス冷却による高容量の直流電流の遮断を可能としました。
この技術は、当社のDCパワーリレーシリーズに応用され、DC400V/1000Aの遮断を実現しました。
気密封止技術
当社独自の絶縁封止材料を開発し、気密性・絶縁性の高い金属との接合を可能にすることで、気密構造を実現しています。
また、気密構造の信頼性確保のために、評価技術を確立し、高品質の商品が提供できるようにしています。
ガスレス構造での高容量開閉技術

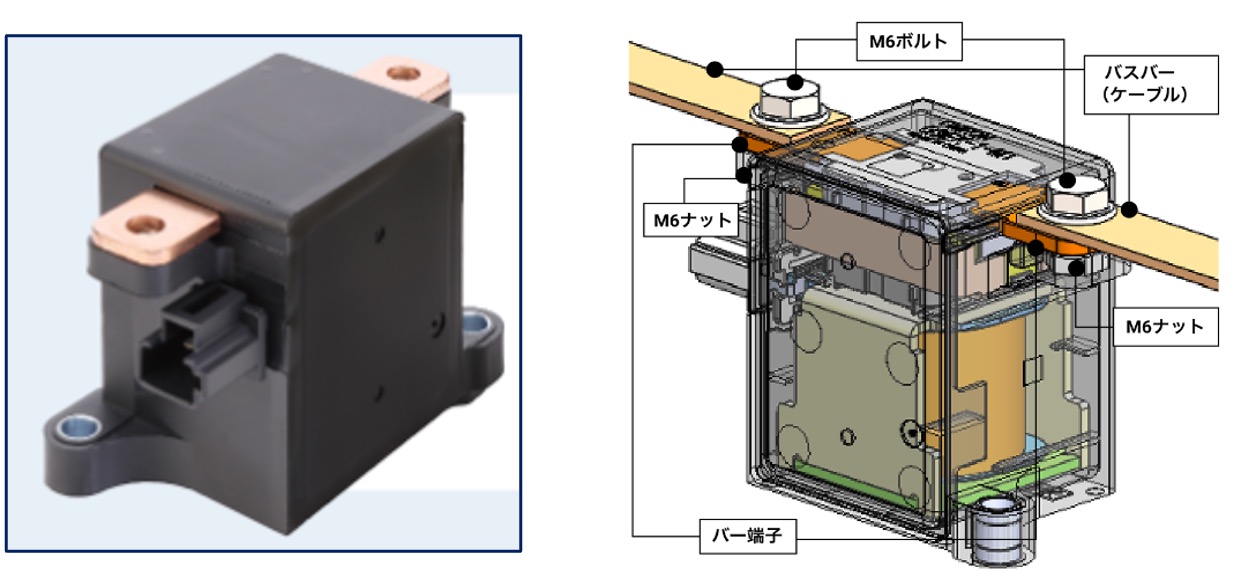

環境社会の発展に貢献するDCパワーリレー G9EK
再生可能エネルギーや電動モビリティの普及に伴い、蓄電池システムや電動機器には高電圧・大電流を安全に制御する技術が求められています。
G9EKは、コンタクタ領域であるDC400V・500A遮断性能を、リレーサイズで実現したDCパワーリレーです。
独自のアーク制御技術と高信頼構造により、高容量開閉・高短絡性能・耐振動衝撃性能を両立し、モビリティや蓄電システムの小型化と高信頼化に貢献します。
G9EKが実現する価値
| 小型化 コンタクタ比約80％小型 |
高容量開閉 DC400V・500A遮断 |
高短絡性能 5000A以上の短絡電流に対応 |
| 双方向対応 充放電両方向に対応 |
安定供給 ガスレス構造 |
高耐衝撃 最大100G耐衝撃 |
高容量直流負荷を開閉する基盤技術
G9EKは、従来のガス封止リレーとは異なり、ガスレス構造で500A遮断を実現しています。
複数のアーク遮断技術を組み合わせることで、大電流開閉と小型化を両立し、さらに特殊部材や特殊工程を不要とすることで安定供給にも貢献します。

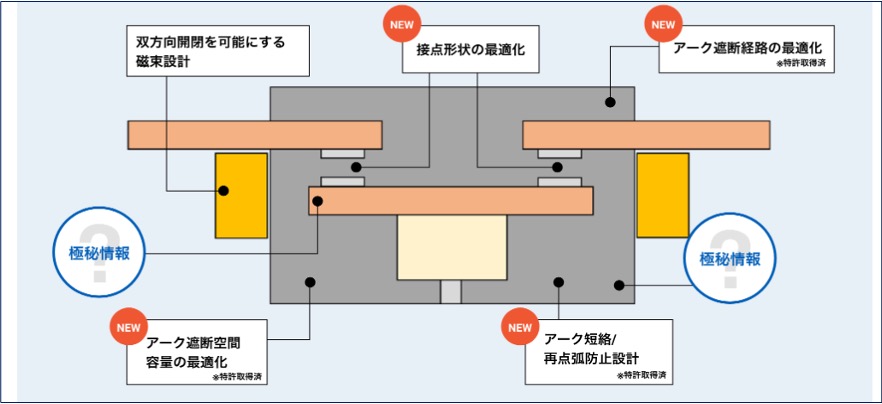

アーク制御技術
リレー開極時には数千℃に達するアークが発生します。
G9EKは複数のアーク制御要素を組み合わせることで、従来ガス封止構造が必要だった高容量遮断を、気中開閉で実現しました。
・DC400V/500A遮断
・コンタクタ領域の大電流開閉
・ガス封止不要による構造簡素化
を実現しています。

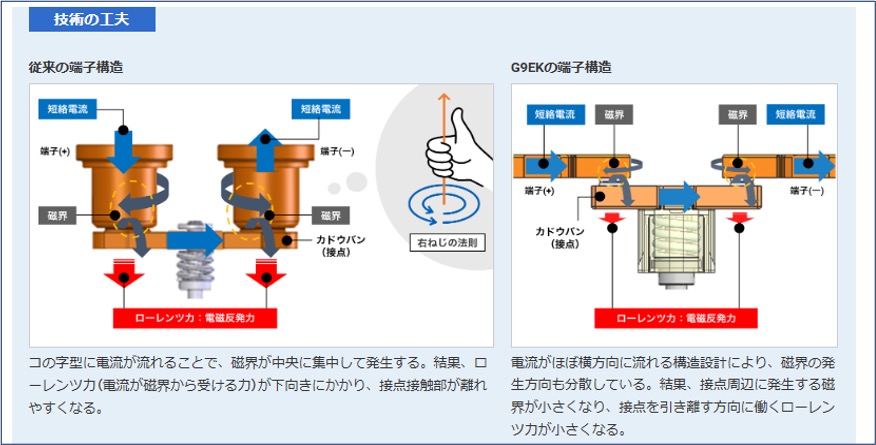

高短絡性能技術
大型リチウムイオン電池では、故障時に数千A級の短絡電流が発生します。
G9EKは端子構造を最適化し、短絡時に発生するローレンツ力（電磁反発力）を低減することで、
・5000A以上の短絡電流に耐える性能
・接点開離の抑制
・低消費電力化
を実現しています。
